Übernimmt die Aufteilung der Topfbänder und Montageplatten
-
Positioniert die Bänder an der Lochreihe
-
Wählt das entsprechende Topfband/ Montageplatte aufgrund der Einbausituation
-
Berechnet die notwendige Montagenplattendicke
Berechnung Topfabstand
Übernahme der Werte aus Montageplatte und Topfbänder in der Baugruppe Beschlag!

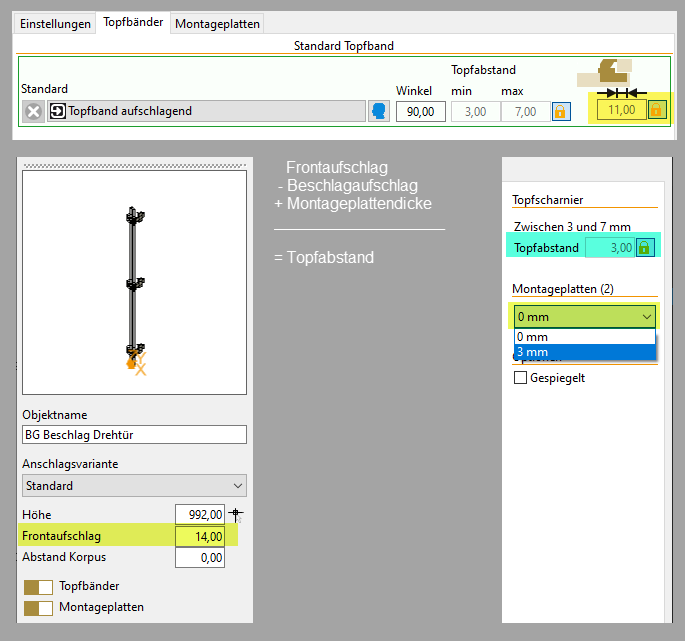

Berechnung Topfabstand
Die Beschlagsgruppe berechnet automatisch den Abstand zur Front und die dicke der Montageplatte anhand den übergebenen Kennzahlen!
Formel:
Frontaufschlag - Beschlagsaufschlag + Montageplattendicke
|
Wert
|
|
Ursprung
|
|
Frontaufschlag
|
14 mm
|
Wird vom Korpus berechnet und an die Beschlagsgruppe übergeben
|
|
Beschlagsaufschlag
|
11mm
|
Wird vom Topfband an die Beschlagsgruppe übergeben oder ggf. manuell eingegeben. Der Wert kann aus dem Katalog entnommen werden.
|
|
Montageplatte
|
0 mm
|
Der Wert des Topfabstandes muß zwischen 3 und 7mm liegen. Somit kann hier eine Montageplatte von 0mm oder 3mm ausgewählt werden.
|
